二甲苯液位計可配置液位報警器和液位變送器。可實現遠距離液位上、下限燈光顯示和聲響報警。變送器可將液位的變化線性地轉換成4~20Ma.DC標準電流信號，與二次儀表配套可實現遠距離液位數/模顯示。
具有測量范圍大、雙色熒光顯示、夜明效果好、耐腐蝕性強、防燃防爆、安全可靠等特點。可適用于與工業及海洋傳播中各種容器內，水、工業污染、各種油類、液化氣、算酸、堿等液體介質的液位測量。
液位計類型
1、液位計按功能可分為：基本型（就地指示），帶報警器型和帶變送器型三種形式。
2、基本上按結構可分為：普通型、夾套型、低溫防霜型、高溫帶散熱片型、指示器下置型及指示器上置型等類型。
3、按防爆等級報警器和變送器可分為：隔爆型及本質安全型。
結構原理：

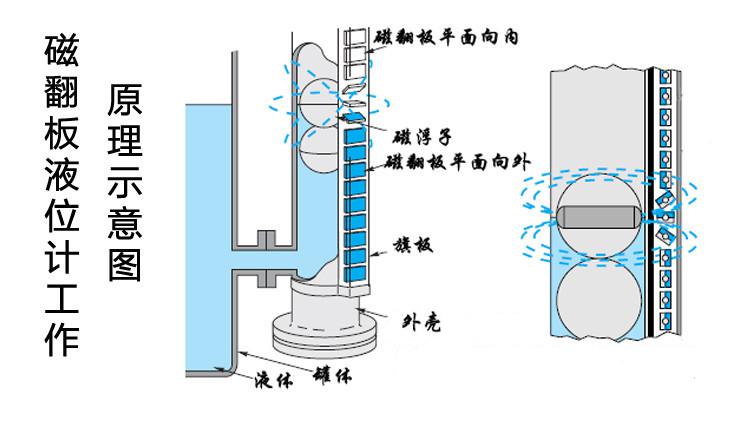

本液位計的結構原理如圖1，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動180度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。
液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。
在液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：（1）XG型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。（2）XJ型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。
在液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成4-20MA.DC標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。
二甲苯液位計特點：
XT-UHZ系列磁翻柱液位計的零部件采用1Cr18Ni9Ti、316L、340不銹鋼內襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件，具有優越的可靠性和抗腐蝕性能。
其特點十分顯著：
1、設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；
2、測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；
3、工作壓力范圍寬，耐壓從真空到42MPa；
4、工作溫度范圍寬，適用于從─160~?450℃；
5、**用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；
6、各型號均可選配磁性報警開關，實現高低液位自動控制或報警；
7、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制；
二甲苯液位計技術參數
1.就地指示型
測量范圍：300～6000mm（6000mm以上分段定制）；頂裝式300～3000mm
指示精度：±10mm
介質溫度： 0～150℃（普通型）
壓力等級：≤6.3MPa
介質密度：≥0.4g/cm3
介質密度差：≥0.16g/cm3
介質粘度：≤150cP（對于粘度大和易結晶的介質，可選伴熱夾套或電伴熱）
接液材質：304、316、321、316L、TA2等（其它材質可定制）
連接法蘭：DN25（側裝式）、DN150（頂裝式） HG/T20592-2009（歐洲體系）、HG/T20615-2009（美洲體系）或用戶指定。
排污閥接口：Rc1/2、NPT1/2內螺紋（或用戶指定）
伴熱夾套接口：G1/2″外螺紋或用戶指定。
2.液位開關
輸出信號: 常開或常閉（SPDT觸點）
觸點容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)
精 度: ±5mm
環境溫度: -40～80℃
出線口: M20×1.5內螺紋或NPT1/2
防爆標志: 隔爆型 Ex dⅡCT4
本安型Ex iaⅡCT4
本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。
防護等級：IP65
3.液位變送器
3.1 干簧管式液位變送器
測量范圍：300～6000mm（6000mm以上分段定制）
基本誤差：±10mm
輸出信號：4～20mA DC
電源電壓；24V DC
環境溫度：-40～80℃
出線口：M20×1.5 內螺紋或NPT1/2
防爆標志: 隔爆型 Ex dⅡCT6
本安型Ex iaⅡCT5
本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、LB978S等安全柵。
防護等級：IP65
3.2 磁致伸縮式液位變送器
測量范圍：300～6000mm（6000mm以上分段定制）
基本誤差：±1mm
輸出信號：4～20mA DC
電源電壓；24V DC
環境溫度：-40～80℃
介質溫度：-40～100℃（常溫型）、0～280℃（高溫型）
出線口：M20×1.5 內螺紋或G3/4
防爆標志: 隔爆型 Ex dⅡCT6
本安型Ex iaⅡCT5
本安型敷設電纜的電感、電容量不超過4.2mH、0.13μF，本安型配用LB878S、
LB978S等安全柵。
防護等級：IP65
二甲苯液位計選型表：
型號 | 代碼 | 說明 |
XT-UHZ- | 磁翻板液位計 | |
液位計類別 | 1 | 翻板指示(就地顯示型) |
3 | 遠傳帶翻板 | |
| 液位計型號 | 0 | 基型 |
W | 保溫型 | |
D | 插入型 | |
J | 耐腐型 | |
S | 防霜型 | |
Z | 保溫耐腐型 | |
Y | 插入耐腐型 | |
| 報警控制 | 0 | 無報警 |
1 | 帶上限 | |
2 | 帶下限 | |
3 | 帶上下限 | |
| 浮子材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑包裹 | |
| 主體材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑管 | |
PF | 內襯四氟 | |
PP | 內襯丙烯 | |
PE | 內襯乙烯 | |
連接法蘭 | 見表一 | |
介質溫度 | 見表二 | |
實際使用壓力 | 見表三 | |
介質比重 | 要注明 | |
訂貨長度 | 要注明 | |
/B | 防爆型 |
表一：
公稱壓力 | Mpa | Kgf/ cm2 | |||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | ||
代號 | 不銹鋼 | A | B | C | D | E | F | G | H | I | J |
碳鋼 | a | b | C | d | e | f | g | h | i | j | |
法蘭標準 | HG20593-97 DN20(RF) | HG20595-97(RF)DN20 | H12-0-2 | H12-0-3 | |||||||
表二：
介質溫度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
代號 | A | B | C | D | E | F | G |
表三：
使用壓力 (實際) | Mpa | Kgf/ cm2 | ||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | |
代號 | A | B | C | D | E | F | G | H | I | J |
