用途：
膜盒壓力表作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，**應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
結構原理：
1、膜盒壓力表由測量系統(包括接頭膜盒等)、傳動機構、指示裝置和外殼組成。
2、當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。

主要技術參數：

型號	結構形式	測量上限 KPa	精確度 %
YE-100-B YE-100Z-B	徑向無邊軸向無邊	4；6；10；16；25；40；60；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30	±2.5 （±1.6）
YE-150-B	徑向無邊		±2.5 （±1.6）

不銹鋼膜盒壓力表使用環境條件：-25～55℃，相對濕度不大于80% 。
抗工作環境振動：V.H.3級

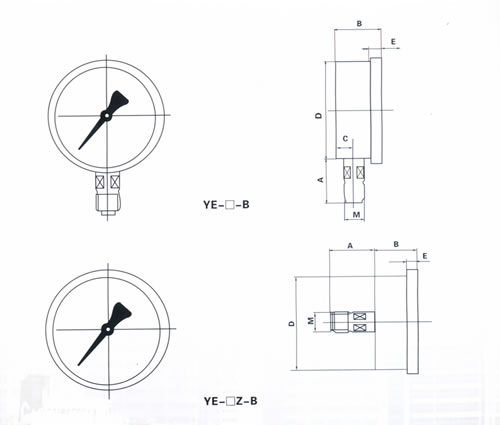

型號	外型尺寸 mm
型號	A	B	C	D	E	M
YE-100-B	43	45	16.5	98	10	20×1.5
YE-100Z-B	41.5	45	/	98	10	20×1.5

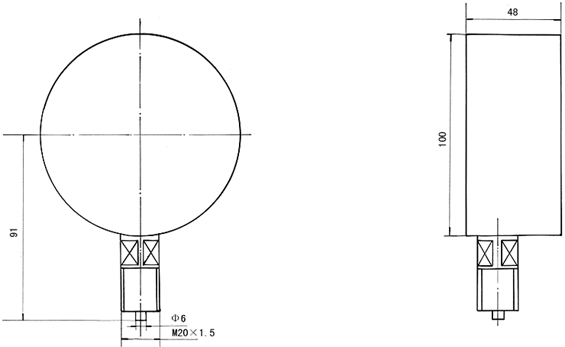

YE-100膜盒壓力表外形尺寸

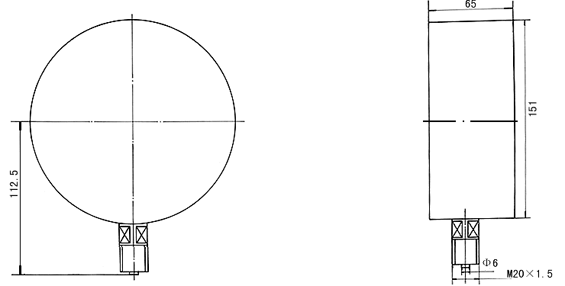

YE-150膜盒壓力表外形尺寸

型號	精度等級	測量范圍 pa	結構特點	接頭螺紋
YE-100 YE-150	2.5	正壓 0--160 250 400 600 1000 1600 2500 4000 6000 10000 16000 25000 40000 負壓 -160-0 同正壓正負壓 -80--80 -120--120 -200--200 -300--300 -500--500 -800--800 -1200--1200 -2000--2000 -3000--3000 -5000--5000 -8000--8000 12000--12000 (0-8000 -8000--0-20000-20000 限微壓表用 )	徑向	M20×1.5
YE-100ZT YE-150ZT			軸向帶前邊	M14×1.5 M20×1.5
YEJ-101 YEJ-111 YEJ-121			矩形	外向尺寸
YEJ-101 YEJ-111 YEJ-121			矩形	80×160×200mm 80×160×200mm
